CMOS 和 TTL 逻辑电路：了解晶体管的差异和应用

在不断发展的数字电子领域，逻辑电路是无数设备的支柱。其中最引人注目的类型是CMOS（互补金属氧化物半导体）和TTL（晶体管-晶体管逻辑）电路。通过掌握这两种技术之间的差异，工程师、设计师和业余爱好者可以做出明智的决定。本文将探讨CMOS和TTL逻辑电路的特性、优势和具体应用，为所有对电子领域感兴趣的人提供宝贵的见解。

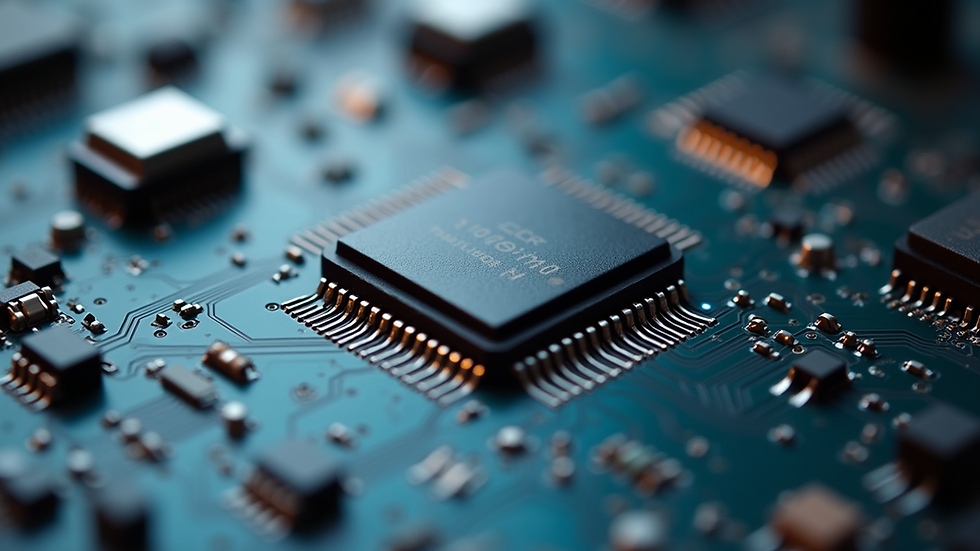

A close-up view of a CMOS integrated circuit on a circuit board

什么是CMOS逻辑电路？

CMOS逻辑电路使用互补的p型和n型MOSFET（金属氧化物半导体场效应晶体管）来实现各种逻辑功能。CMOS技术的一大优势是其静态功耗极低，这使得它对于电池供电的设备来说尤其节能。例如，智能手机和可穿戴设备等设备都依赖CMOS技术来延长电池寿命。

CMOS 电路具有以下特点：

• 高抗噪性：它们可以容忍干扰而不会影响功能。

• 更宽的工作电压范围：工作电压可低至 1.8V，而传统 TTL 电路通常以 5V 运行。




CMOS逻辑的基本构成要素包括反相器、与非门和或非门。将这些元件组合起来，可以设计出复杂的数字系统，例如现代计算机和汽车电子设备中的处理器。

CMOS逻辑电路的优点

CMOS电路的低功耗是其显著优势。它们仅在切换状态时消耗大量电流，因此非常适合移动和便携式电子设备。事实上，CMOS技术有助于节能，与其他技术相比，电池寿命可能延长30%以上。

CMOS 的另一个显著优势是其可扩展性。随着制造技术的进步，晶体管的尺寸已大幅缩小。例如，现代 CMOS 技术可以在单个芯片上集成数十亿个晶体管，从而可以生产高度精密的微处理器和复杂的集成电路。

实际上，CMOS 电路的应用范围很广，从数码相机和笔记本电脑等消费电子产品到可靠性和效率至关重要的工业自动化系统。

什么是TTL逻辑电路？

TTL 逻辑电路采用双极结型晶体管 (BJT) 构成。这种设计理念体现在其名称“晶体管-晶体管逻辑”中，表明逻辑门和触发器均基于晶体管。TTL 电路以其速度和可靠性而闻名，使其成为各种数字环境中的常见选择。

TTL 电路的工作电压为 5V，通常比 CMOS 电路功耗更高，尤其是在静态下。然而，TTL 电路的状态切换速度比许多 CMOS 电路更快，这使得它们对于注重速度的应用（例如计算机中的高速数据处理）颇具吸引力。

TTL逻辑电路的核心元件包括与非门、或非门和非门，与CMOS类似。然而，底层技术对其性能和稳健性有显著影响。

TTL逻辑电路的优点

速度是TTL技术的主要优势之一，尤其是在需要快速逻辑运算的情况下。例如，TTL电路可以在不到10纳秒的时间内切换，使其成为高性能计算和通信系统的理想选择。

TTL 电路还具有更简单的架构，使新手在原型设计和教学过程中更容易上手。这种便捷性使得 TTL 电路成为课堂上教授电子学基本概念的热门选择。

尽管TTL电路优势明显，但值得注意的是，其功耗较高，尤其是在静态状态下。这对于效率至关重要的电池供电应用来说，可能是一个挑战。

CMOS 和 TTL 逻辑电路之间的主要区别

功耗

CMOS电路以其低静态功耗而著称。相比之下，TTL电路即使在空闲状态下也会消耗更多功率。这一特性使CMOS成为便携式和能量敏感型设备的理想选择，因为这些设备必须注重节能。

速度

就开关速度而言，TTL 电路通常比 CMOS 电路更快。TTL 的灵活性对于需要快速信号处理的应用尤其有利。

电压等级

CMOS技术可以在较低电压下工作，有时最低可至1.8V，而TTL电路主要在稳定的5V电压下工作。这种差异在电路设计中至关重要，以确保兼容性和最佳性能。

抗噪声能力

CMOS电路具有出色的抗噪能力，使其能够在存在电气干扰的环境中保持稳定的性能。TTL电路虽然并非无效，但在高干扰环境中可能更容易受到噪声的影响。

积分密度

CMOS技术允许在单个芯片上实现更高的晶体管密度。这一特性使得开发比TTL电路更小、更强大的复杂集成电路成为可能。

CMOS和TTL逻辑电路的应用

CMOS技术广泛应用于各种当代电子产品。例如，它是智能手机、平板电脑和汽车系统中使用的微处理器、存储芯片和数字信号处理器的重要组成部分。CMOS技术能够实现高集成度，同时功耗极低，使其成为此类应用的理想选择。

另一方面，TTL 技术虽然在新设计中不太常见，但仍在各种传统系统和教育环境中得到广泛应用。TTL 的速度和可靠性使其非常适合高性能计算和通信系统以及原型设计环境。

最后的想法

CMOS 和 TTL 逻辑电路各有优势，可满足电子领域的不同需求。CMOS 技术因其低功耗和高集成度而广受认可，是现代电子设备的首选。而 TTL 技术则以速度快和简单易用著称，因此非常适合特定应用和教育领域。

对于任何参与电子设计和开发的人来说，了解这两种逻辑电路的区别和应用都至关重要。随着技术的发展，CMOS和TTL之间的选择将取决于具体的应用需求，包括功耗、速度和复杂性。
